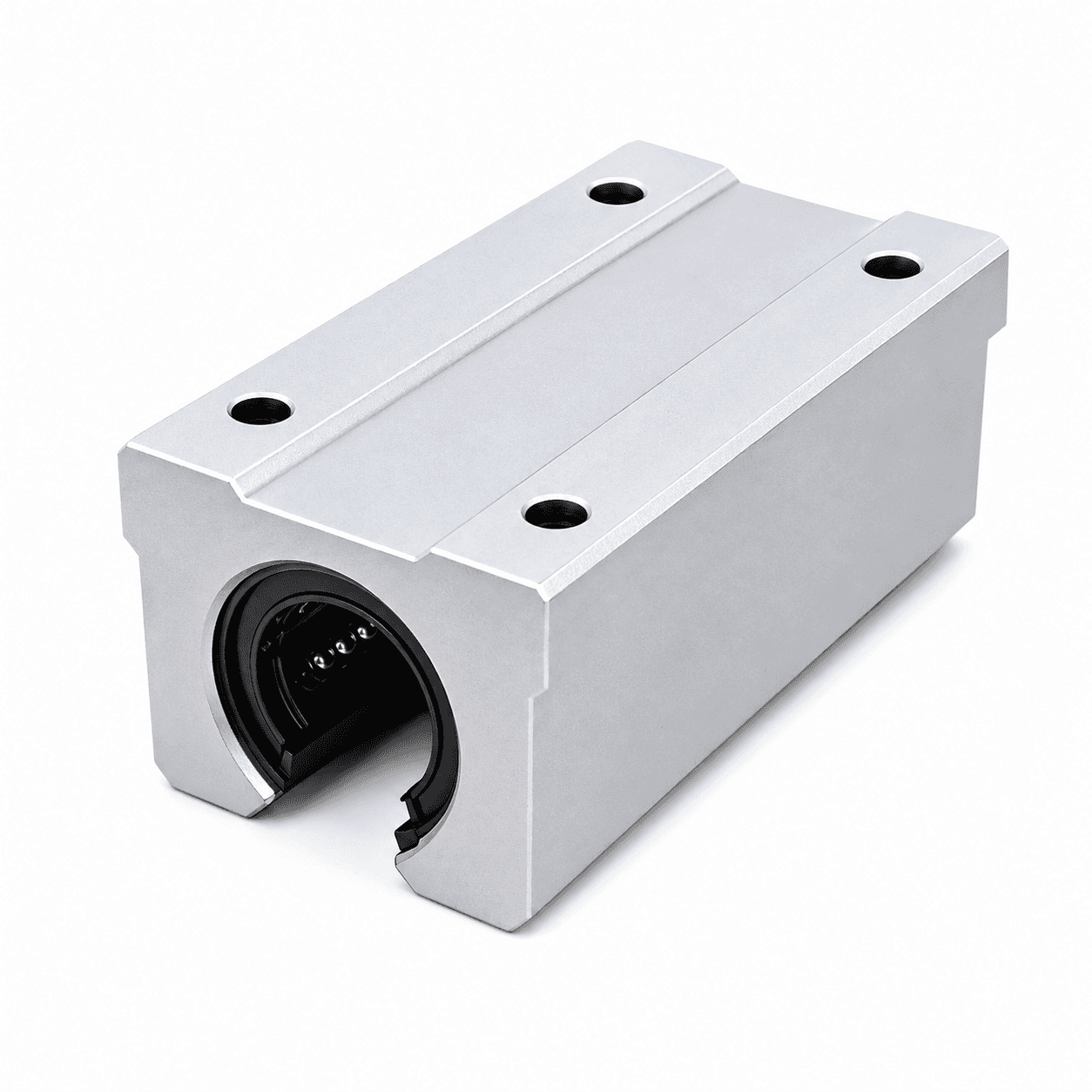

直線軸承座／滑塊開口型
SME_L
直線軸承
開口型
適合搭配支撐式軸心系統，可在較長行程及需要軸心支撐的設備結構中使用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
SME_L
| 型號 | h(mm) | D(mm) | W(mm) | L(mm) | F(mm) | T(mm) | h1(mm) | θ | B(mm) | C(mm) | Sxe | 內裝軸承 | 額定負荷C(N) | 額定負荷Co(N) | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SME16LUU | 20 | 22.5 | 45 | 85 | 33 | 9 | 10 | 80° | 32 | 60 | M5x12 | LM16UU-OPx2 | 1230 | 2350 | 300 |
| SME20LUU | 23 | 24 | 48 | 95 | 39 | 11 | 10 | 60° | 35 | 70 | M6x12 | LM20UU-OPx2 | 1400 | 2740 | 400 |
| SME25LUU | 27 | 30 | 60 | 130 | 47 | 14 | 11.5 | 50° | 40 | 90 | M6x12 | LM25UU-OPx2 | 1560 | 3140 | 900 |
| SME30LUU | 33 | 35 | 70 | 140 | 56 | 15 | 14 | 50° | 50 | 100 | M8x18 | LM30UU-OPx2 | 2490 | 5490 | 1260 |
