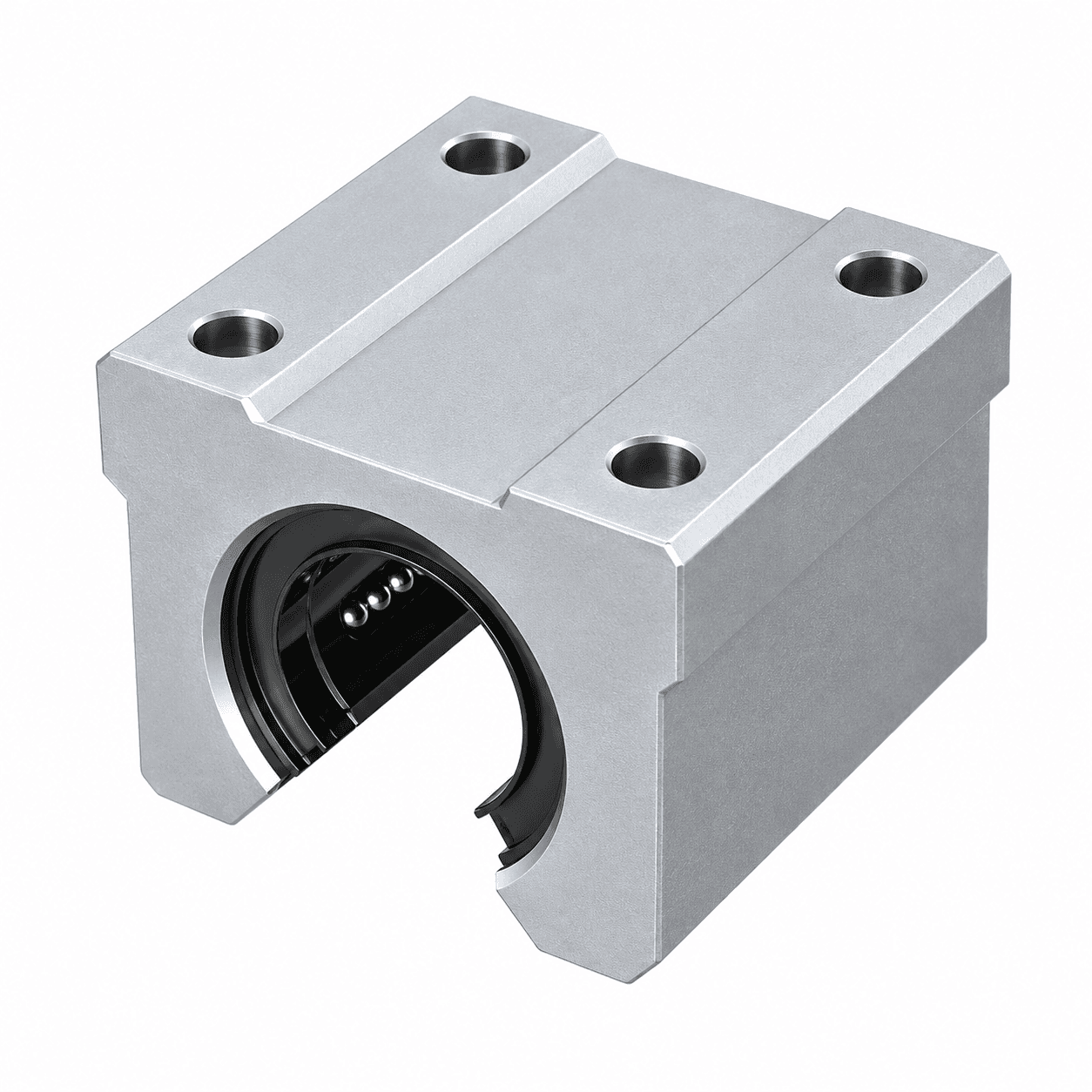

直線軸承座／滑塊開口型
SME
直線軸承
開口型
適合搭配支撐式軸心系統，可在較長行程及需要軸心支撐的設備結構中使用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
SME
| 型號 | h(mm) | D(mm) | W(mm) | L(mm) | F(mm) | T(mm) | h1(mm) | θ | B(mm) | C(mm) | Sxe | 內裝軸承 | 額定負荷C(N) | 額定負荷Co(N) | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SME16UU | 20 | 22.5 | 45 | 45 | 33 | 9 | 10 | 80° | 32 | 30 | M5x12 | LM16UU-OP | 774 | 1180 | 150 |
| SME20UU | 23 | 24 | 48 | 50 | 39 | 11 | 10 | 60° | 35 | 35 | M6x12 | LM20UU-OP | 882 | 1370 | 200 |
| SME25UU | 27 | 30 | 60 | 65 | 47 | 14 | 11.5 | 50° | 40 | 40 | M6x12 | LM25UU-OP | 980 | 1570 | 450 |
| SME30UU | 33 | 35 | 70 | 70 | 56 | 15 | 14 | 50° | 50 | 50 | M8x18 | LM30UU-OP | 1570 | 2740 | 630 |
| SME35UU | 37 | 40 | 80 | 80 | 63 | 18 | 16 | 50° | 55 | 55 | M8x18 | LM35UU-OP | 1670 | 3140 | 925 |
| SME40UU | 42 | 45 | 90 | 90 | 72 | 20 | 19 | 50° | 65 | 65 | M10x20 | LM40UU-OP | 2160 | 4020 | 1330 |
| SME50UU | 53 | 60 | 120 | 110 | 92 | 25 | 23 | 50° | 94 | 80 | M10x20 | LM50UU-OP | 3820 | 7940 | 3000 |
