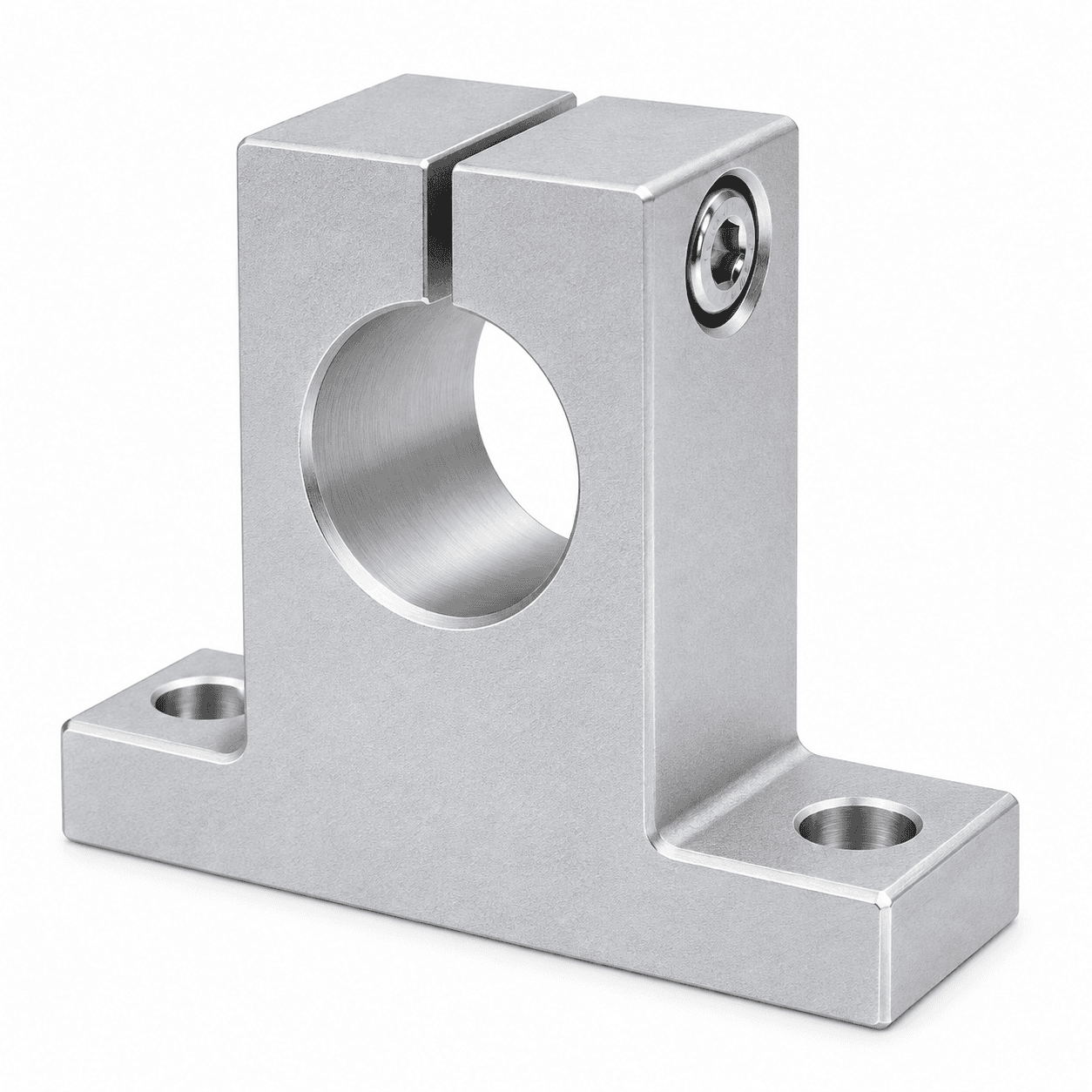

軸心支撐座
SK
直線軸承
支撐軸型
由支撐軸與滑座系統組成，可提升長行程直線運動的剛性與穩定性，適合自動化及機械設備使用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
SK
| 型號 | 軸徑(mm) | h(mm) | G(mm) | A(mm) | B(mm) | C(mm) | E(mm) | F(mm) | R(mm) | S(mm) | T(mm) | 夾緊螺栓型號 | 安裝螺栓型號 | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SK-8 | 8 | 20 | 21 | 42 | 14 | 32.8 | 6 | 18 | 32 | 5 | 5.5 | M4 | M5 | 24 |
| SK-10 | 10 | 20 | 21 | 42 | 14 | 32.8 | 6 | 18 | 32 | 5 | 5.5 | M4 | M5 | 24 |
| SK-12 | 12 | 23 | 21 | 42 | 14 | 37.5 | 6 | 20 | 32 | 5 | 5.5 | M4 | M5 | 30 |
| SK-13 | 13 | 23 | 21 | 42 | 14 | 37.5 | 6 | 20 | 32 | 5 | 5.5 | M4 | M5 | 30 |
| SK-16 | 16 | 27 | 24 | 48 | 16 | 44 | 8 | 25 | 38 | 5 | 5.5 | M4 | M5 | 40 |
| SK-20 | 20 | 31 | 30 | 60 | 20 | 51 | 10 | 30 | 45 | 7.5 | 6.6 | M5 | M6 | 70 |
| SK-25 | 25 | 35 | 35 | 70 | 24 | 60 | 12 | 38 | 56 | 7 | 6.6 | M6 | M6 | 130 |
| SK-30 | 30 | 42 | 42 | 84 | 28 | 70 | 12 | 44 | 64 | 10 | 9 | M6 | M8 | 180 |
| SK-35 | 35 | 50 | 49 | 98 | 32 | 82 | 15 | 50 | 74 | 12 | 11 | M8 | M10 | 270 |
| SK-40 | 40 | 60 | 57 | 114 | 36 | 96 | 15 | 60 | 90 | 12 | 11 | M8 | M10 | 420 |
| SK-50 | 50 | 70 | 63 | 126 | 40 | 120 | 18 | 74 | 100 | 13 | 14 | M12 | M12 | 750 |
