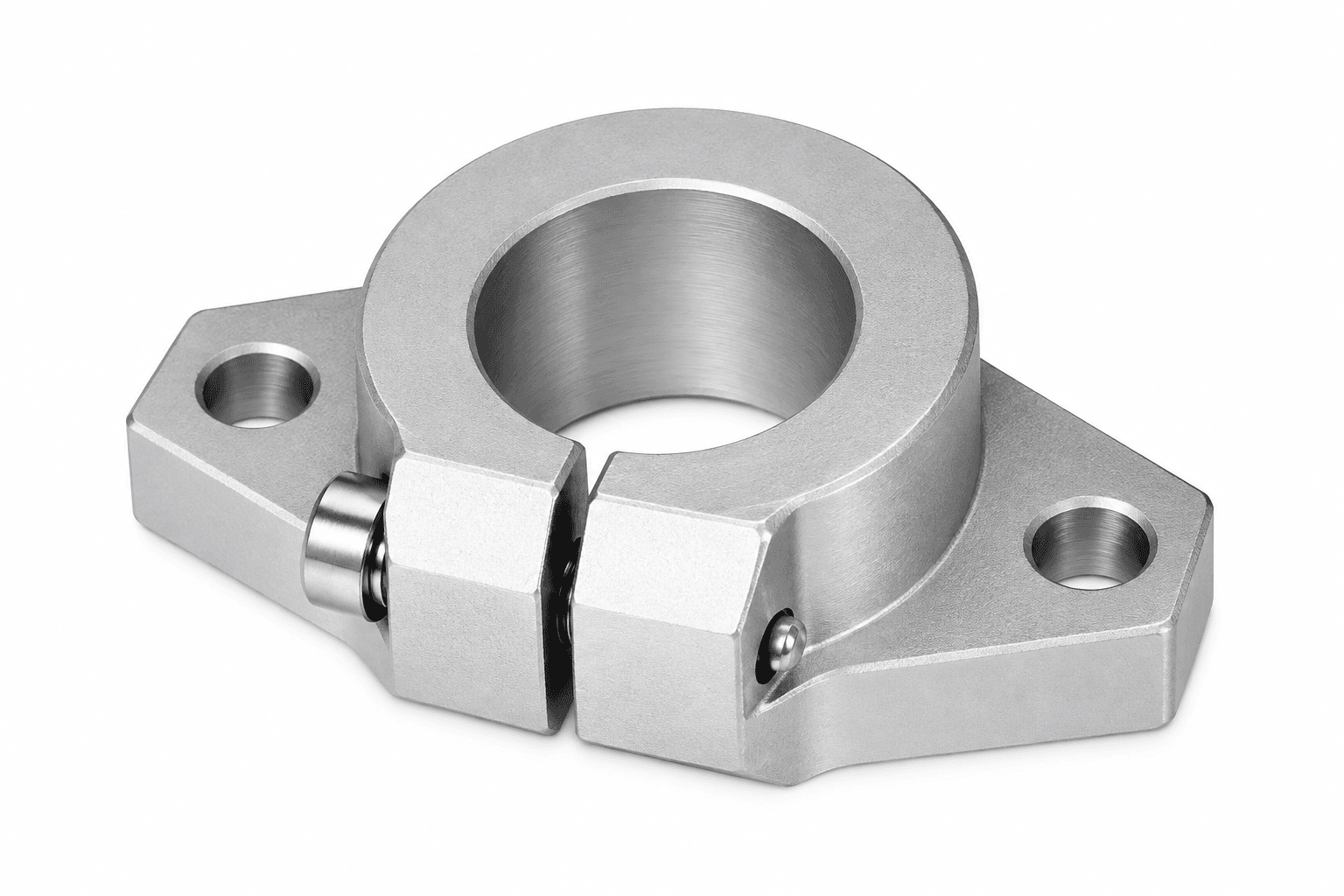

軸心支撐座
SHF
直線軸承
支撐軸型
由支撐軸與滑座系統組成，可提升長行程直線運動的剛性與穩定性，適合自動化及機械設備使用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
SHF
| 型號 | 軸徑(mm) | L(mm) | T(mm) | F(mm) | B(mm) | G(mm) | H(mm) | S(mm) | 夾緊螺栓型號 | 安裝螺栓型號 | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SHF-10 | 10 | 43 | 10 | 5 | 32 | 20 | 24 | 5.5 | M5 | M4 | 13 |
| SHF-12 | 12 | 47 | 13 | 7 | 36 | 25 | 28 | 5.5 | M5 | M4 | 20 |
| SHF-13 | 13 | 47 | 13 | 7 | 36 | 25 | 28 | 5.5 | M5 | M4 | 20 |
| SHF-16 | 16 | 50 | 16 | 8 | 40 | 28 | 31 | 5.5 | M5 | M4 | 27 |
| SHF-20 | 20 | 60 | 20 | 8 | 48 | 34 | 37 | 7 | M6 | M5 | 40 |
| SHF-25 | 25 | 70 | 25 | 10 | 56 | 40 | 42 | 7 | M6 | M5 | 60 |
| SHF-30 | 30 | 80 | 30 | 12 | 64 | 46 | 50 | 9 | M8 | M6 | 110 |
| SHF-35 | 35 | 92 | 35 | 14 | 72 | 50 | 58 | 12 | M10 | M8 | 380 |
| SHF-40 | 40 | 105 | 40 | 16 | 80 | 56 | 67 | 12 | M10 | M10 | 510 |
| SHF-50 | 50 | 122 | 50 | 19 | 96 | 70 | 83 | 14 | M12 | M12 | 890 |
