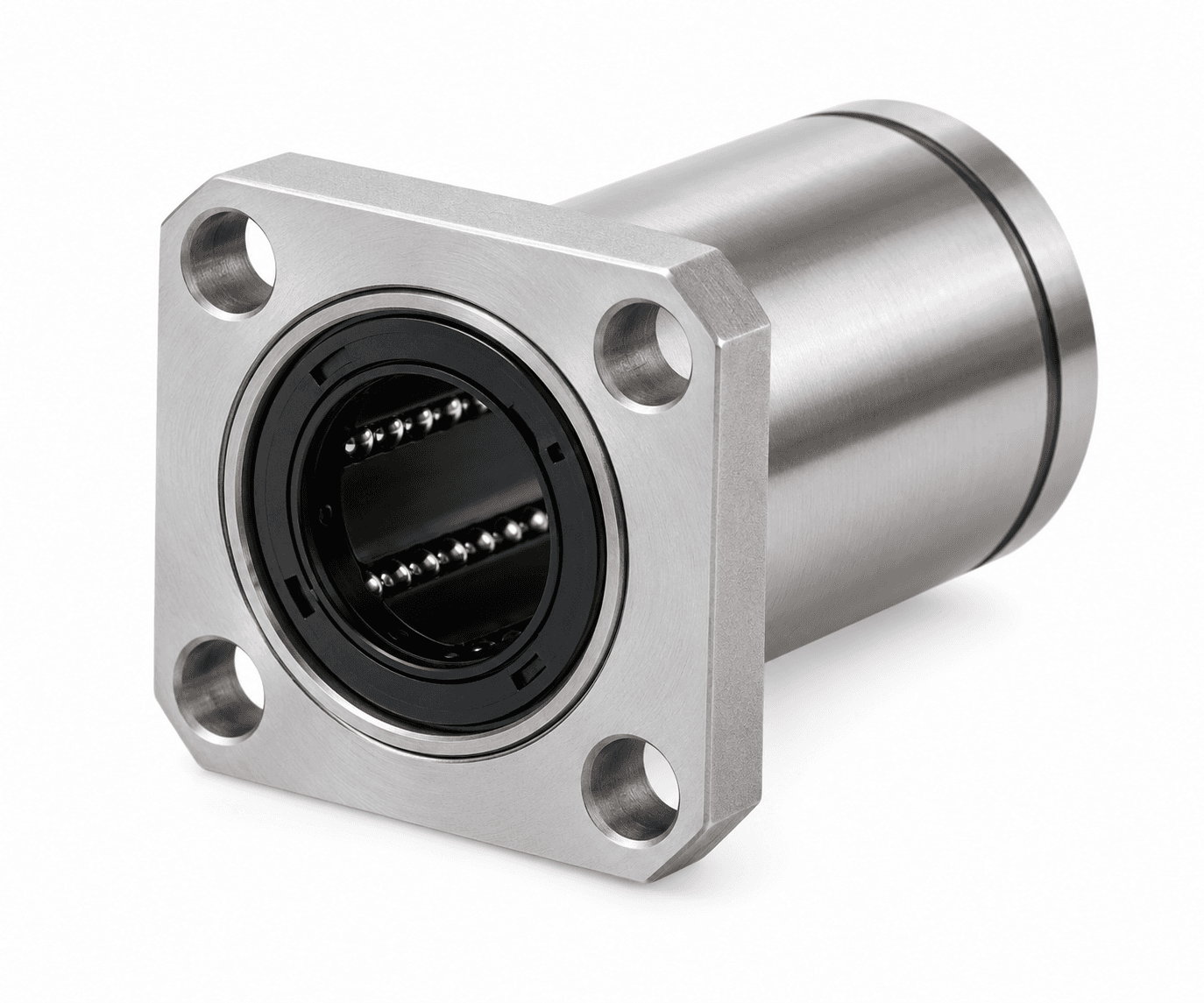

法蘭型直線軸承中間法蘭型
LMKC
直線軸承
中間法蘭型
法蘭配置於軸承本體中段，適合特殊固定位置及不同設備結構需求。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
LMFC LMKC
| LMFC型號 | LMKC型號 | 球列數 | dr(mm) | dr公差(μm) | D(mm) | D公差(μm) | L(mm) | L公差(μm) | I(mm) | D1(mm) | K(mm) | H(mm) | PCD(mm) | d1xd2xh(mm) | 偏心度 | 額定負荷C(N) | 額定負荷Co(N) | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMFC6UU | LMKC6UU | 4 | 6 | 0 / -10 | 12 | 0 / -13 | 35 | ±300 | 15 | 28 | 22 | 5 | 20 | 3.5x6x3.1 | 15 | 323 | 529 | 31 |
| LMFC8UU | LMKC8UU | 4 | 8 | 0 / -10 | 15 | 0 / -13 | 45 | ±300 | 20 | 32 | 25 | 5 | 24 | 3.5x6x3.1 | 15 | 431 | 784 | 51 |
| *LMFC10UU | *LMKC10UU | 4 | 10 | 0 / -10 | 19 | 0 / -16 | 55 | -200 | 24.5 | 40 | 30 | 6 | 29 | 4.5x7.5x4.1 | 15 | 588 | 1100 | 98 |
| *LMFC12UU | *LMKC12UU | 4 | 12 | 0 / -10 | 21 | 0 / -16 | 57 | -200 | 25.5 | 42 | 32 | 6 | 32 | 4.5x7.5x4.1 | 15 | 813 | 1570 | 110 |
| LMFC13UU | LMKC13UU | 4 | 13 | 0 / -10 | 23 | 0 / -16 | 61 | -200 | 27.5 | 43 | 34 | 6 | 33 | 4.5x7.5x4.1 | 15 | 813 | 1570 | 130 |
| LMFC16UU | LMKC16UU | 5 | 16 | 0 / -10 | 28 | 0 / -16 | 70 | -200 | 32 | 48 | 37 | 6 | 38 | 4.5x7.5x4.1 | 15 | 1230 | 2350 | 190 |
| *LMFC20UU | *LMKC20UU | 5 | 20 | 0 / -12 | 32 | 0 / -19 | 80 | -300 | 36 | 54 | 42 | 8 | 43 | 5.5x9x5.1 | 20 | 1400 | 2740 | 260 |
| *LMFC25UU | *LMKC25UU | 6 | 25 | 0 / -12 | 40 | 0 / -19 | 112 | -300 | 52 | 62 | 50 | 8 | 51 | 5.5x9x5.1 | 20 | 1560 | 3140 | 540 |
| *LMFC30UU | *LMKC30UU | 6 | 30 | 0 / -12 | 45 | 0 / -19 | 123 | -300 | 56.5 | 74 | 58 | 10 | 60 | 6.6x11x6.1 | 20 | 2490 | 5490 | 680 |
| LMFC35UU | LMKC35UU | 6 | 35 | 0 / -12 | 52 | 0 / -19 | 135 | -300 | 62.5 | 82 | 64 | 10 | 67 | 6.6x11x6.1 | 20 | 2650 | 6270 | 1020 |
| *LMFC40UU | *LMKC40UU | 6 | 40 | 0 / -15 | 60 | 0 / -22 | 151 | -300 | 69 | 96 | 75 | 13 | 78 | 9x14x8.1 | 25 | 3430 | 8040 | 1570 |
| LMFC50UU | LMKC50UU | 6 | 50 | 0 / -15 | 80 | 0 / -22 | 192 | -300 | 89.5 | 116 | 92 | 13 | 98 | 9x14x8.1 | 25 | 6080 | 15900 | 3600 |
| LMFC60UU | LMKC60UU | 6 | 60 | 0 / -20 | 90 | 0 / -25 | 209 | -400 | 95.5 | 134 | 106 | 18 | 112 | 11x17x11.1 | 30 | 7550 | 20000 | 4500 |
