法蘭型直線軸承標準法蘭型

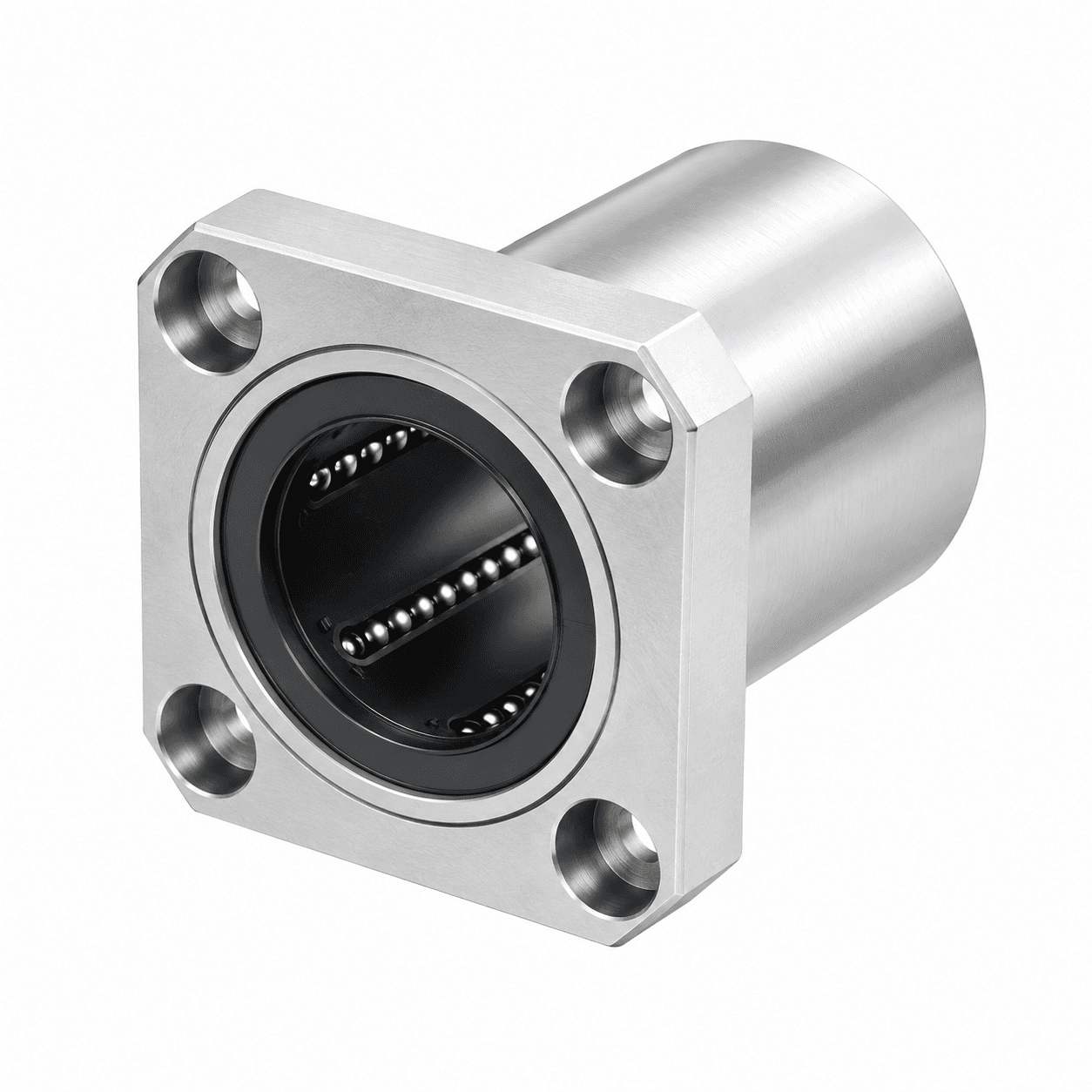

LMK
直線軸承
標準法蘭型
將直線軸承與法蘭結構整合，便於直接固定於設備機構，可依安裝空間選擇圓形、方形及橢圓形法蘭。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
LMF LMK LMH
| LMF型號 | LMK型號 | LMH型號 | 球列數 | dr(mm) | dr公差(μm) | D(mm) | D公差(μm) | L(mm) | L公差(μm) | D1(mm) | H(mm) | PCD(mm) | K(mm) | W(mm) | A(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMF6UU | LMK6UU | LMH6UU | 4 | 6 | 0 / -9 | 12 | 0 / -11 | 19 | ±300 | 28 | 5 | 20 | 22 | 18 | 20 |
| LMF8UU | LMK8UU | LMH8UU | 4 | 8 | 0 / -9 | 15 | 0 / -11 | 24 | ±300 | 32 | 5 | 24 | 25 | 21 | 24 |
| *LMF10UU | *LMK10UU | *LMH10UU | 4 | 10 | 0 / -9 | 19 | 0 / -13 | 29 | 0 / -200 | 40 | 6 | 29 | 30 | 25 | 29 |
| *LMF12UU | *LMK12UU | *LMH12UU | 4 | 12 | 0 / -9 | 21 | 0 / -13 | 30 | 0 / -200 | 42 | 6 | 32 | 32 | 27 | 32 |
| LMF13UU | LMK13UU | LMH13UU | 4 | 13 | 0 / -9 | 23 | 0 / -13 | 32 | 0 / -200 | 43 | 6 | 33 | 34 | 29 | 33 |
| *LMF16UU | *LMK16UU | *LMH16UU | 5 | 16 | 0 / -9 | 28 | 0 / -13 | 37 | 0 / -200 | 48 | 6 | 38 | 37 | 34 | 31 |
| *LMF20UU | *LMK20UU | *LMH20UU | 5 | 20 | 0 / -10 | 32 | 0 / -16 | 42 | 0 / -200 | 54 | 8 | 43 | 42 | 38 | 36 |
| *LMF25UU | *LMK25UU | *LMH25UU | 6 | 25 | 0 / -10 | 40 | 0 / -16 | 59 | 0 / -200 | 62 | 8 | 51 | 50 | 46 | 40 |
| *LMF30UU | *LMK30UU | *LMH30UU | 6 | 30 | 0 / -10 | 45 | 0 / -16 | 64 | 0 / -200 | 74 | 10 | 60 | 58 | 51 | 49 |
| LMF35UU | LMK35UU | - | 6 | 35 | 0 / -12 | 52 | 0 / -19 | 70 | 0 / -300 | 82 | 10 | 67 | 64 | 60 | 55 |
| *LMF40UU | *LMK40UU | - | 6 | 40 | 0 / -12 | 60 | 0 / -19 | 80 | 0 / -300 | 96 | 13 | 78 | 75 | - | - |
| LMF50UU | LMK50UU | - | 6 | 50 | 0 / -12 | 80 | 0 / -19 | 100 | 0 / -300 | 116 | 13 | 98 | 92 | - | - |
| LMF60UU | LMK60UU | - | 6 | 60 | 0 / -15 | 90 | 0 / -22 | 110 | 0 / -400 | 134 | 18 | 112 | 106 | - | - |
