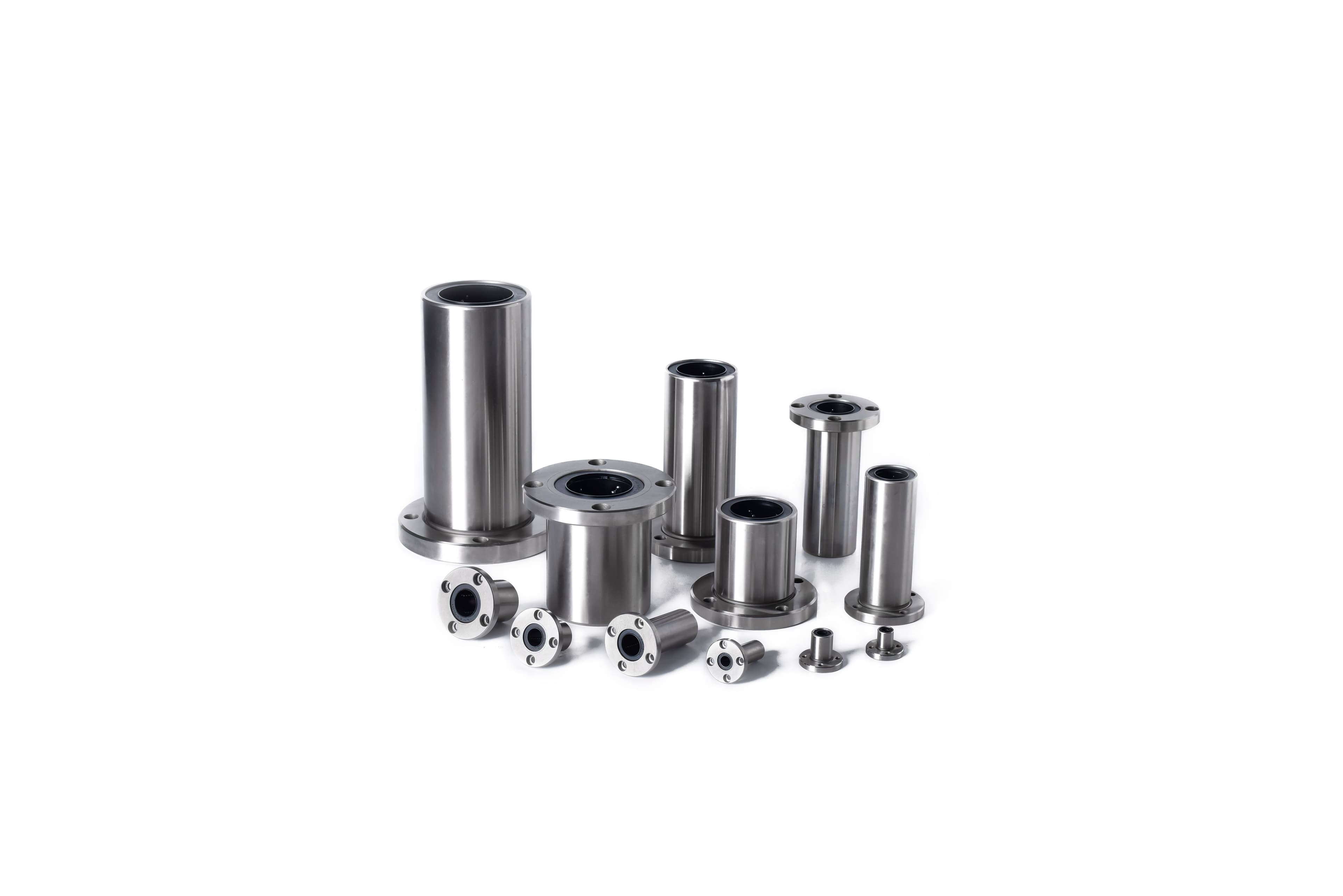

法蘭型直線軸承標準法蘭加長型
LMF_L
直線軸承
標準法蘭加長型
加長軸承本體設計，可提升導向穩定性，適用於需要較高支撐性與運行穩定度的設備。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
LMF_L LMK_L LMH_L
| LMF型號 | LMK型號 | LMH型號 | 球列數 | dr(mm) | dr公差(μm) | D(mm) | D公差(μm) | L(mm) | L公差(μm) | D1(mm) | H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMF6LUU | LMK6LUU | LMH6LUU | 4 | 6 | 0 / -10 | 12 | 0 / -13 | 35 | ±300 | 28 | 5 |
| LMF8LUU | LMK8LUU | LMH8LUU | 4 | 8 | 0 / -10 | 15 | 0 / -13 | 45 | ±300 | 32 | 5 |
| *LMF10LUU | *LMK10LUU | *LMH10LUU | 4 | 10 | 0 / -10 | 19 | 0 / -16 | 55 | ±300 | 40 | 6 |
| *LMF12LUU | *LMK12LUU | *LMH12LUU | 4 | 12 | 0 / -10 | 21 | 0 / -16 | 57 | -300 | 42 | 6 |
| LMF13LUU | LMK13LUU | LMH13LUU | 4 | 13 | 0 / -10 | 23 | 0 / -16 | 61 | -300 | 43 | 6 |
| *LMF16LUU | *LMK16LUU | *LMH16LUU | 5 | 16 | 0 / -10 | 28 | 0 / -16 | 70 | -300 | 48 | 6 |
| *LMF20LUU | *LMK20LUU | *LMH20LUU | 5 | 20 | 0 / -12 | 32 | 0 / -19 | 80 | -300 | 54 | 8 |
| *LMF25LUU | *LMK25LUU | *LMH25LUU | 6 | 25 | 0 / -12 | 40 | 0 / -19 | 112 | -400 | 62 | 8 |
| *LMF30LUU | *LMK30LUU | *LMH30LUU | 6 | 30 | 0 / -12 | 45 | 0 / -19 | 123 | -400 | 74 | 10 |
| LMF35LUU | LMK35LUU | LMH35LUU | 6 | 35 | 0 / -15 | 52 | 0 / -22 | 135 | -400 | 82 | 10 |
| *LMF40LUU | *LMK40LUU | - | 6 | 40 | 0 / -15 | 60 | 0 / -22 | 151 | -400 | 96 | 13 |
| LMF50LUU | LMK50LUU | - | 6 | 50 | 0 / -15 | 80 | 0 / -22 | 192 | -400 | 116 | 13 |
| LMF60LUU | LMK60LUU | - | 6 | 60 | 0 / -20 | 90 | 0 / -25 | 209 | -400 | 134 | 18 |
