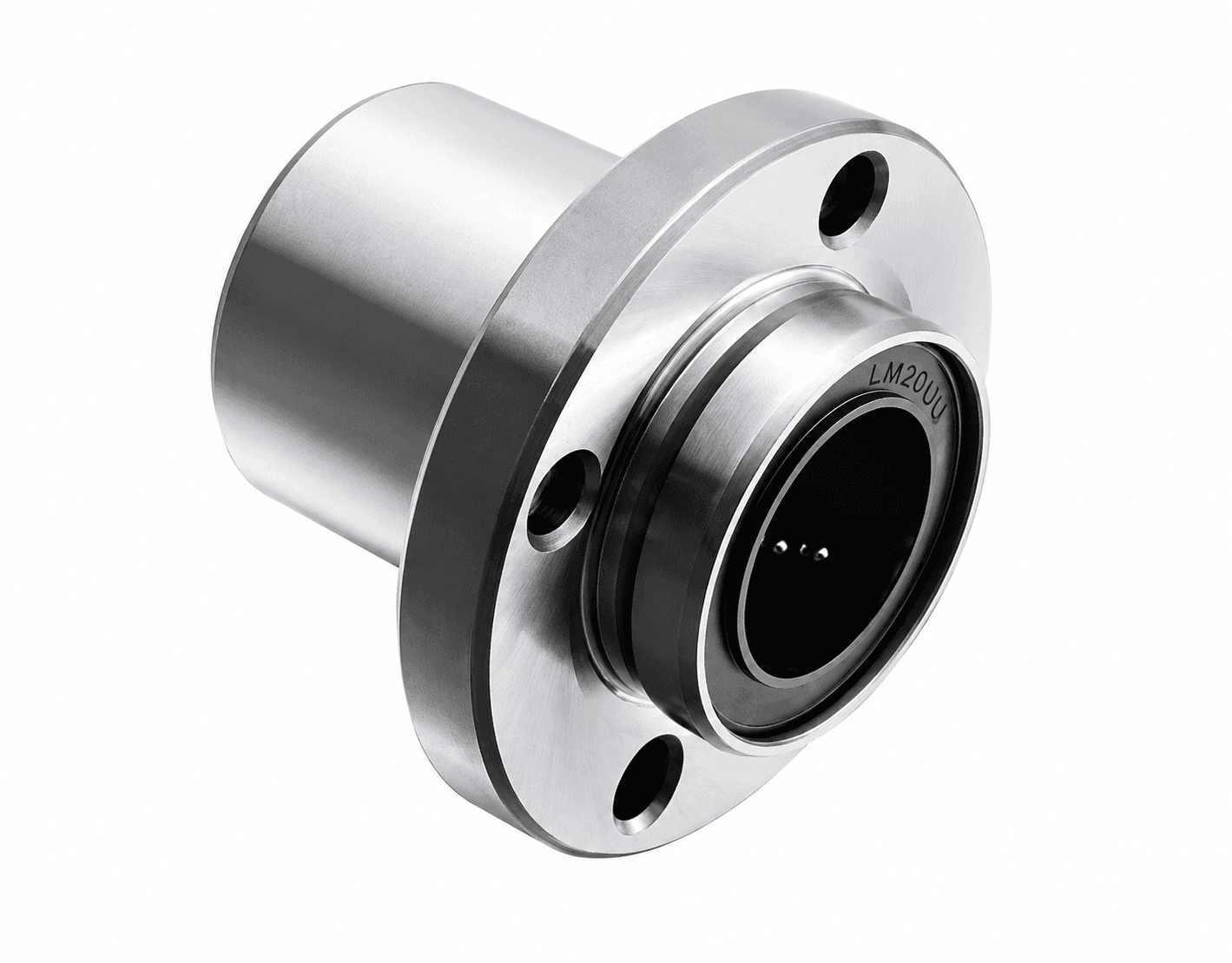

法蘭型直線軸承歐規法蘭型
LMEF
直線軸承
歐規法蘭型
歐規尺寸法蘭直線軸承，提供不同法蘭形式，適用於歐規尺寸設計之機械與自動化設備。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
LMEF LMEK LMEH
| LMEF型號 | LMEK型號 | LMEH型號 | 球列數 | dr(mm) | dr公差(μm) | D(mm) | D公差(μm) | L(mm) | L公差(μm) | D1(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| LMEF8UU | LMEK8UU | LMEH8UU | 4 | 8 | +8 / 0 | 16 | 0 / -11 | 25 | ±300 | 32 |
| *LMEF12UU | *LMEK12UU | *LMEH12UU | 4 | 12 | +8 / 0 | 22 | 0 / -13 | 32 | -200 | 42 |
| *LMEF16UU | *LMEK16UU | *LMEH16UU | 5 | 16 | +9 / -1 | 26 | 0 / -13 | 36 | -200 | 46 |
| *LMEF20UU | *LMEK20UU | *LMEH20UU | 5 | 20 | +9 / -1 | 32 | 0 / -16 | 45 | -200 | 54 |
| *LMEF25UU | *LMEK25UU | *LMEH25UU | 6 | 25 | +11 / -1 | 40 | 0 / -16 | 58 | -300 | 62 |
| *LMEF30UU | *LMEK30UU | *LMEH30UU | 6 | 30 | +11 / -1 | 47 | 0 / -16 | 68 | -300 | 76 |
| *LMEF40UU | *LMEK40UU | *LMEH40UU | 6 | 40 | +13 / -2 | 62 | 0 / -19 | 80 | -300 | 98 |
| LMEF50UU | LMEK50UU | LMEH50UU | 6 | 50 | +13 / -2 | 75 | 0 / -19 | 100 | -300 | 112 |
| LMEF60UU | LMEK60UU | LMEH60UU | 6 | 60 | +13 / -2 | 90 | 0 / -22 | 125 | -400 | 134 |
