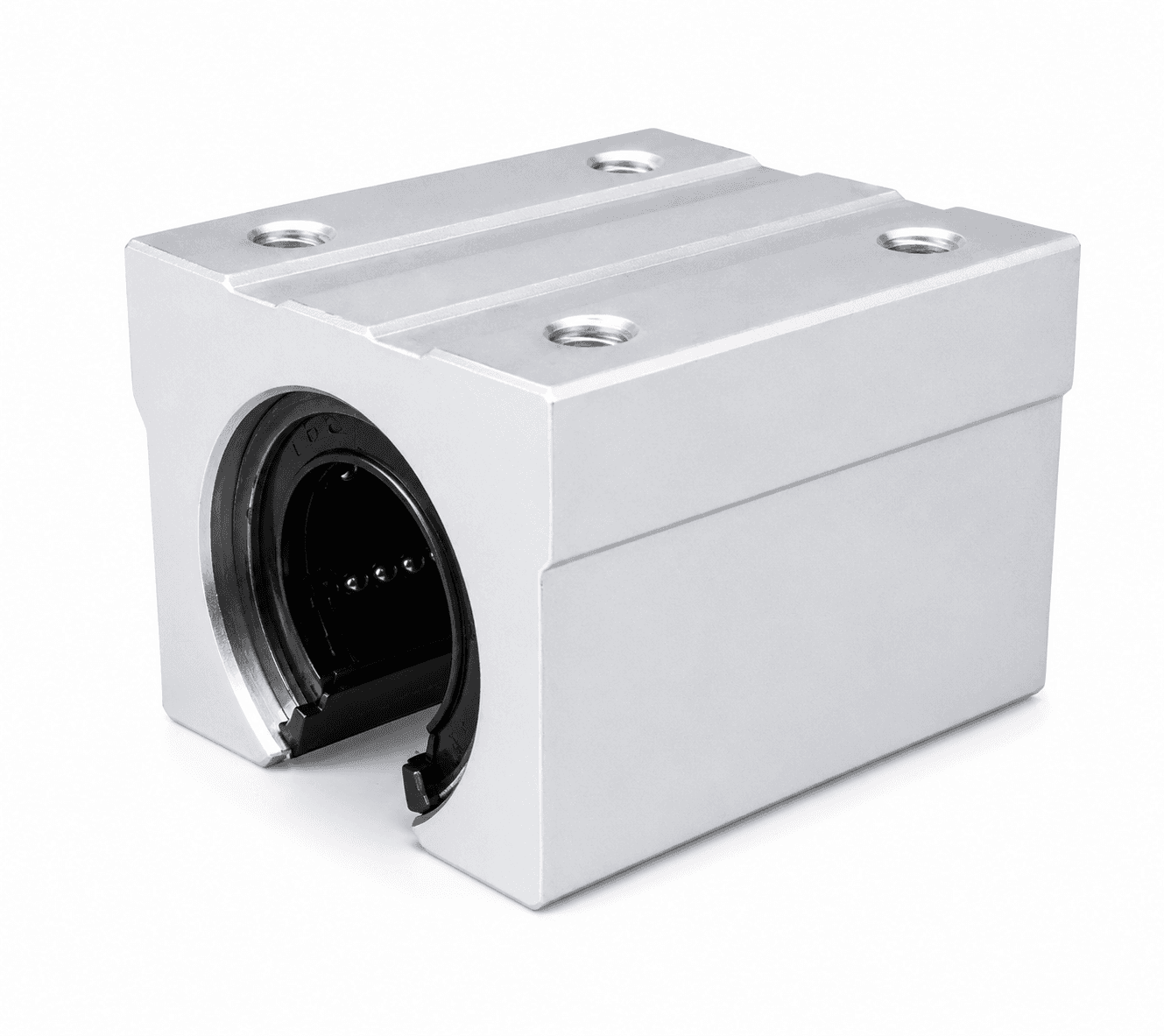

直線軸承座／滑塊開口型
KBE
直線軸承
開口型
適合搭配支撐式軸心系統，可在較長行程及需要軸心支撐的設備結構中使用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
KBE
| 型號 | 軸徑(mm) | h(mm) | D(mm) | W(mm) | L(mm) | H(mm) | T(mm) | h1(mm) | θ | B(mm) | C(mm) | Sxe | 額定負荷C(N) | 額定負荷Co(N) | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBE16UU | 16 | 20 | 22.5 | 45 | 45 | 33 | 9 | 10 | 80° | 32 | 30 | M5x12 | 774 | 1180 | 150 |
| KBE20UU | 20 | 23 | 24 | 48 | 50 | 39 | 11 | 10 | 60° | 35 | 35 | M6x12 | 882 | 1370 | 200 |
| KBE25UU | 25 | 27 | 30 | 60 | 65 | 47 | 14 | 11.5 | 60° | 40 | 40 | M6x12 | 980 | 1570 | 450 |
| KBE30UU | 30 | 33 | 35 | 70 | 70 | 56 | 15 | 14 | 60° | 50 | 50 | M8x18 | 1570 | 2740 | 630 |
| KBE40UU | 40 | 42 | 45 | 90 | 90 | 72 | 20 | 19 | 60° | 65 | 65 | M10x20 | 2160 | 4020 | 1330 |
| KBE50UU | 50 | 53 | 60 | 120 | 110 | 92 | 25 | 23 | 60° | 94 | 80 | M10x20 | 3820 | 7940 | 3000 |
