直線軸承座／滑塊KBA 系列

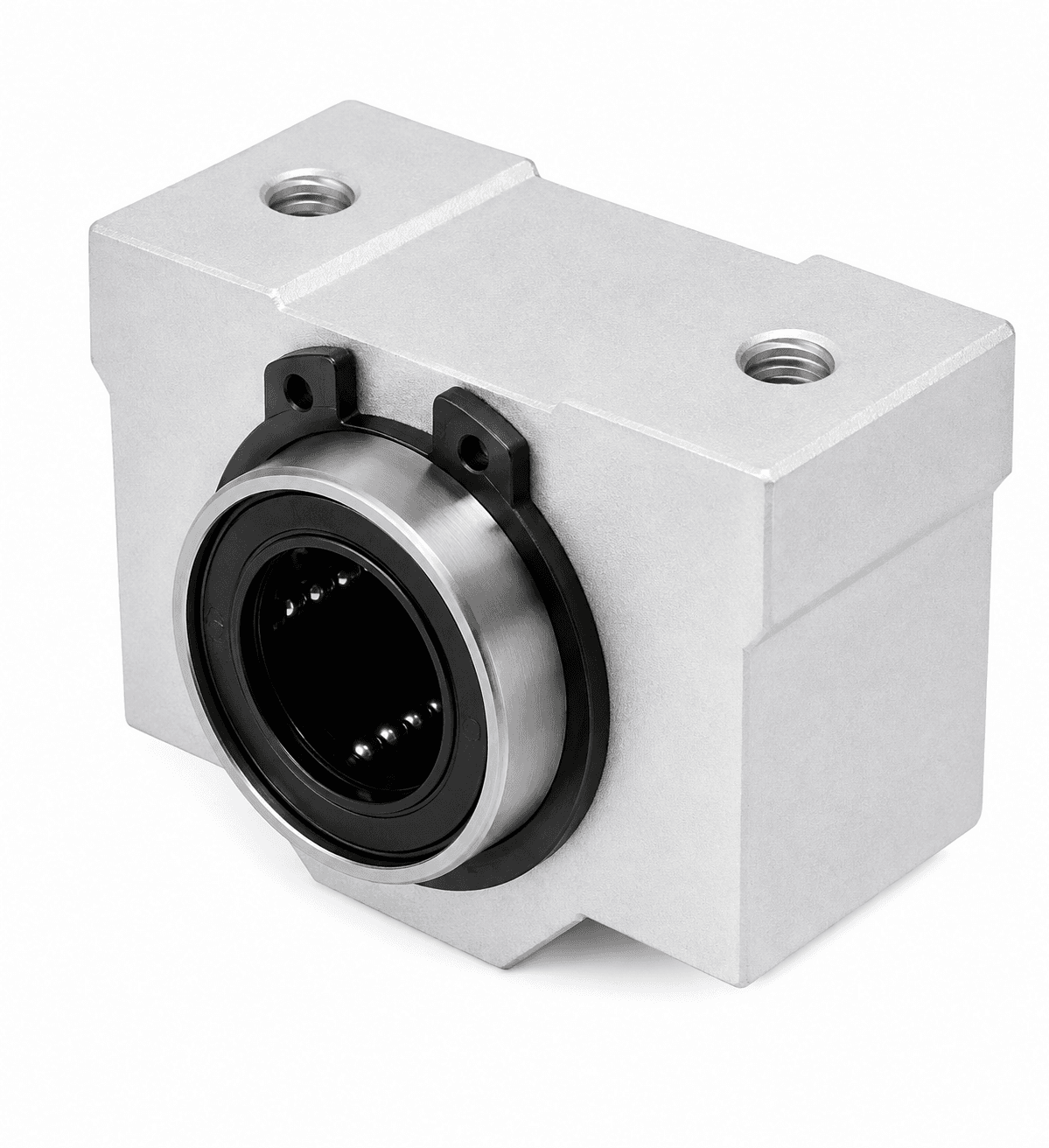

KBA_S
直線軸承
KBA 系列
一體式線性軸承座系列，提供不同長度與規格，可依設備行程、負載及安裝需求選用。
加入詢價後由業務專人報價，大量採購與客製規格歡迎來電洽詢。
產品規格
KBA_S
| 型號 | h(mm) | D(mm) | W(mm) | H(mm) | G(mm) | A(mm) | B(mm) | E(mm) | S1xe | S2(mm) | C(mm) | L(mm) | 額定負荷C(N) | 額定負荷Co(N) | 重量(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBA8SUU | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4X8 | 3.4 | 7.2 | 14.4 | 274 | 392 | 25 |
| KBA12SUU | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5X12 | 4.3 | 10.4 | 20.8 | 510 | 784 | 65 |
| KBA16SUU | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5X12 | 4.3 | 11.2 | 22.4 | 774 | 1180 | 100 |
| KBA20SUU | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6X12 | 5.2 | 14.5 | 29 | 882 | 1370 | 148 |
| KBA25SUU | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8X18 | 7 | 20.45 | 40.9 | 980 | 1570 | 368 |
| KBA30SUU | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8X18 | 7 | 24.45 | 48.9 | 1574 | 2740 | 500 |
| KBA40SUU | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10X25 | 8.7 | 28.2 | 56.4 | 2160 | 4020 | 1000 |
| KBA50SUU | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10X25 | 8.7 | 36.2 | 72.4 | 3820 | 7940 | 2205 |
