滾錐軸承

30200series

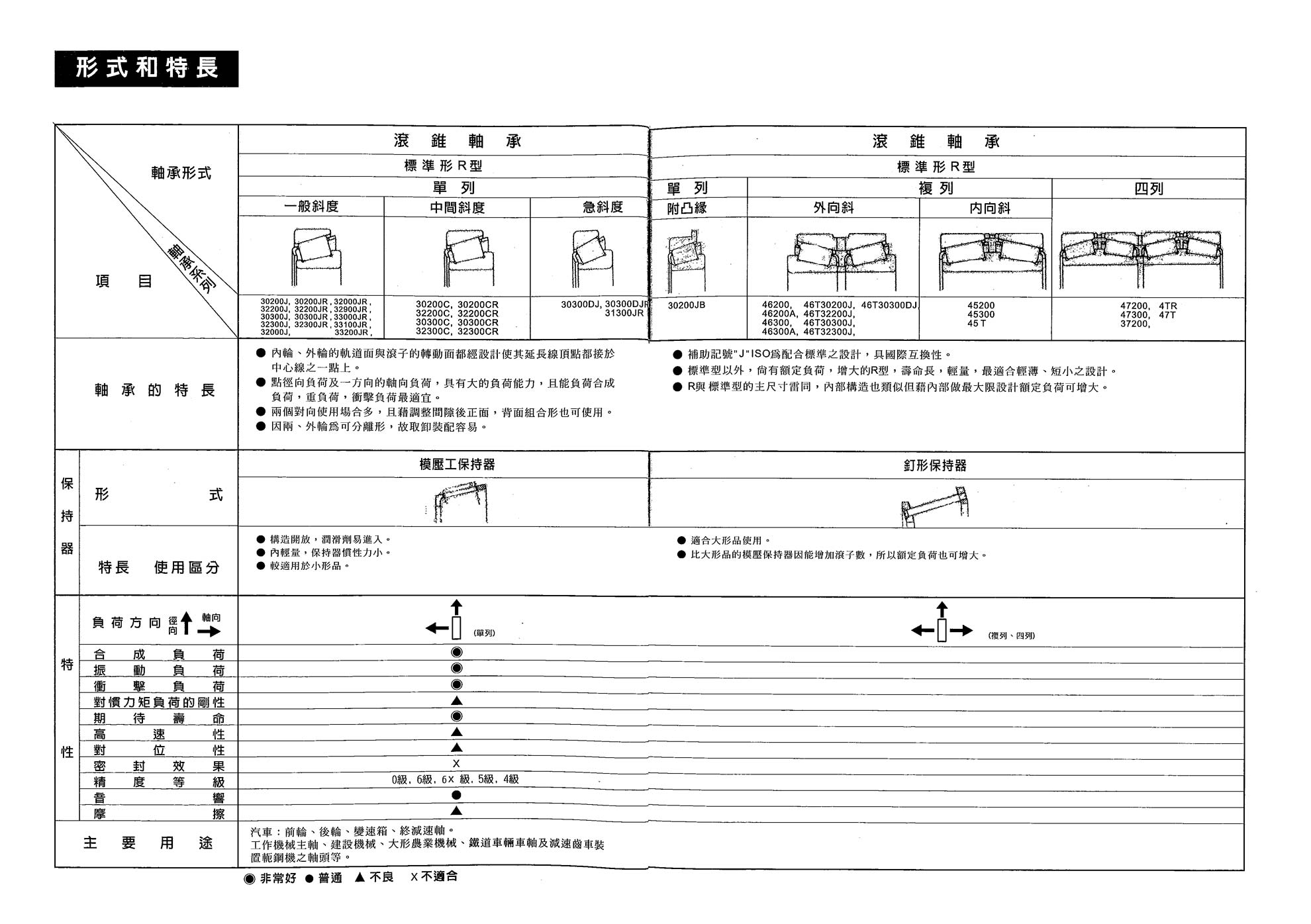

軸承的設計是內輪及外輪的軌道與滾子三者成為一個切頭的圓錐形，各自的圓錐頂點集中在軸線上的一點，沿著內輪的大緣內部滾。 單列圓錐滾子軸承能承受徑向荷重與軸向荷重荷重。承受純徑向荷重或兩方向的軸荷重時，必須使用兩只相對的軸承，或複列或四列的圓錐滾子軸承。

加入詢價

30200系列/30300系列/32300系列/32200系列

※(d內徑 D外徑 B厚度)

項目 6200
7200
1200
NU200
30200		 6300
21300
7300
1300
NU300
30300		 62300
4300
2300
NU2300
22300
32300		 62200
4200
2200
NU2200
22200
32200
內徑外徑
番號 d D B d D B d D B d D B
0 10 30 9 10 35 11 10 35 17 10 30 14
1 12 32 10 12 37 12 12 37 17 12 32 14
2 15 35 11 15 42 13 15 42 17 15 35 14
3 17 40 12 17 47 14 17 47 19 17 40 16
4 20 47 14 20 52 15 20 52 21 20 47 18
5 25 52 15 25 62 17 25 62 24 25 52 18
6 30 62 16 30 72 19 30 72 27 30 62 20
7 35 72 17 35 80 21 35 80 31 35 72 23
8 40 80 18 40 90 23 40 90 33 40 80 23
9 45 85 19 45 100 25 45 100 36 45 85 23
10 50 90 20 50 110 27 50 110 40 50 90 23
11 55 100 21 55 120 29 55 120 43 55 100 25
12 60 110 20 60 130 31 60 130 46 60 110 28
13 65 120 23 65 140 33 65 140 48 65 120 31
14 70 125 24 70 150 35 70 150 51 70 125 31
15 75 130 25 75 160 37 75 160 55 75 130 31
16 80 140 26 80 170 39 80 58 80 80 140 33
17 85 150 28 85 180 41 85 180 60 85 150 36
18 90 160 30 90 190 43 90 190 64 90 160 40
19 95 170 32 95 200 45 95 200 64 95 170 43
20 100 180 34 100 215 47 100 215 73 100 180 46
21 105 190 36 105 225 49 105 225 80 105 190 50
22 110 200 38 110 240 50 110 240 80 110 200 53
24 120 215 40 120 260 55 120 260 86 120 215 58
26 130 230 40 130 280 58 130 280 93 130 230 64
28 140 250 42 140 300 62 140 300 102 140 250 68
30 150 270 45 150 320 65 150 320 108 150 270 73
32 160 290 48 160 340 68 160 340 114 160 290 80
34 170 310 52 170 360 72 170 360 120 170 310 86
36 180 320 52 180 380 75 180 380 126 180 320 86
